Cartouche à Membrane
Cartouche à Membrane
Cartouche à Membrane : Guide Complet pour une Filtration Précise et Efficace
La cartouche à membrane est un composant essentiel des systèmes de filtration modernes, capable de retenir les particules microscopiques, bactéries, et contaminants pour offrir des résultats d’une grande pureté. Utilisée dans une multitude d’applications industrielles et scientifiques, elle est un pilier de la qualité dans des secteurs variés, allant de la purification de l’eau à l’industrie pharmaceutique. Voici tout ce que vous devez savoir sur la cartouche à membrane : ses caractéristiques, types, applications, compatibilités et bien plus encore.
Qu’est-ce qu’une Cartouche à Membrane ?

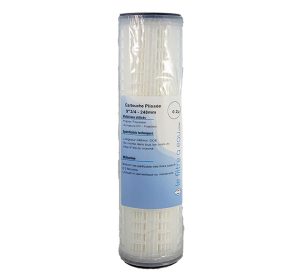

Une cartouche à membrane est un dispositif de filtration cylindrique conçu pour piéger les impuretés indésirables présentes dans les liquides ou les gaz. Le cœur de son efficacité réside dans sa membrane microporeuse, fabriquée à partir de matériaux avancés, qui agit comme une barrière permettant uniquement le passage des molécules ou particules de tailles spécifiques.
Les cartouches à membrane sont disponibles dans une variété de configurations, répondant à des exigences techniques spécifiques selon le type de fluide, les contaminants ciblés, et les conditions d’exploitation.
Les Types de Membrane et leurs Caractéristiques Techniques : Applications Détaillées et Optimisation
Les membranes des cartouches à membrane sont spécialement conçues pour répondre aux exigences spécifiques de différentes applications. Le choix du matériau et la configuration du carter influent directement sur les performances, les débits et les pertes de charge. Voici une analyse approfondie de chaque type de membrane, ses applications, et les meilleures pratiques pour leur utilisation.
1. Cartouche à membrane en Polypropylène (PP)
Applications
- Filtration de l’eau potable et industrielle : Élimine les sédiments, les particules grossières et les contaminants chimiques légers.
- Filtration de gaz industriels : Retient les particules solides et impuretés dans les systèmes de gaz comprimés.
Pourquoi l’utiliser ?
- Compatibilité chimique élevée : Résistance à la plupart des acides, bases et solvants organiques légers.
- Polyvalence : Convient à une large gamme de fluides, y compris les liquides aqueux et certains gaz.
Comment l’utiliser ?
- Installer dans un carter standard en plastique ou acier inoxydable compatible avec des configurations Code 3, Code 7 ou Code 222.
- Débit recommandé : 5 à 15 m³/h pour une cartouche standard de 10 pouces.
- Pertes de charge initiales : Entre 0,1 et 0,3 bar, augmentant progressivement en fonction de l’encrassement.
Optimisation des performances
- Utiliser un préfiltre pour retenir les particules plus grossières avant d’atteindre la cartouche à membrane.
- Nettoyer ou remplacer régulièrement selon les indications du fabricant pour éviter une perte de débit.
2. Cartouche à membrane en Polyéthersulfone (PES)
Applications
- Solutions aqueuses sensibles : Filtration dans les industries pharmaceutiques et biotechnologiques.
- Production alimentaire et boissons : Élimination des contaminants sans altérer les saveurs ou propriétés des produits.
Pourquoi l’utiliser ?
- Débit élevé : Idéal pour des processus nécessitant un flux constant et rapide.
- Faible fixation des protéines : Réduit le risque de contamination des solutions biologiques.
Comment l’utiliser ?
- Installer dans un carter en acier inoxydable ou plastique avec compatibilité Code 7 ou Code 222.
- Débit recommandé : 10 à 20 m³/h par cartouche, selon la finesse de filtration (0,2 à 0,45 micron).
- Pertes de charge initiales : Faibles, autour de 0,1 bar, mais à surveiller en cas d’utilisation prolongée.
Optimisation des performances
- Maintenir la cartouche à une température inférieure à 60 °C pour éviter une dégradation accélérée.
- Rincer avec une solution d’eau purifiée après chaque cycle d’utilisation pour prolonger sa durée de vie.
3. Cartouche à membrane en Nylon (N66)
Applications
- Filtration de solvants organiques : Idéal pour les laboratoires chimiques.
- Solutions aqueuses légèrement acides : Utilisé dans les industries de fabrication de produits chimiques.
Pourquoi l’utiliser ?
- Résistance chimique élevée : Convient aux solvants et mélanges complexes.
- Robustesse mécanique : Adapté aux environnements industriels exigeants.
Comment l’utiliser ?
- Utiliser un carter renforcé avec insert inox pour supporter les hautes pressions.
- Débit recommandé : 8 à 12 m³/h pour des solutions modérément visqueuses.
- Pertes de charge initiales : Moyennes, entre 0,15 et 0,4 bar, dépendant de la taille des pores.
Optimisation des performances
- Rincer la cartouche avec des solvants compatibles avant et après usage pour éliminer les résidus.
- Remplacer régulièrement pour maintenir une filtration optimale, surtout dans les environnements à haute température.
4. Cartouche à membrane en Fluoropolymère (PTFE)
Applications
- Gaz agressifs et corrosifs : Filtration dans l’industrie pétrochimique ou les laboratoires de recherche.
- Solvants non aqueux : Parfait pour les applications nécessitant une résistance chimique extrême.
Pourquoi l’utiliser ?
- Hydrophobie native : Assure une filtration efficace des gaz sans saturation par l’humidité.
- Excellente résistance thermique : Fonctionne à des températures élevées allant jusqu’à 150 °C.
Comment l’utiliser ?
- Installer dans un carter en acier inoxydable ou en alliage spécialisé, souvent avec adaptateurs Code 7 ou Insert Inox pour une durabilité accrue.
- Débit recommandé : 2 à 5 m³/h pour des gaz à haute pression.
- Pertes de charge initiales : Faibles pour les gaz, mais peuvent atteindre 0,3 bar pour des liquides visqueux.
Optimisation des performances
- Éviter de surcharger le débit nominal pour prévenir une augmentation rapide des pertes de charge.
- Effectuer un contrôle régulier des conditions de pression et de température pour prolonger la durée de vie de la cartouche.
5. Cartouche à membrane en Cellulose Acétate (CA)
Applications
- Laboratoires : Filtration d’échantillons biologiques sensibles et solutions aqueuses.
- Filtration de l’eau : Utilisée dans les systèmes de purification pour garantir une eau stérile.
Pourquoi l’utiliser ?
- Préservation des structures biologiques : Particulièrement adaptée aux échantillons biologiques sensibles.
- Faible perte de charge : Idéale pour des applications nécessitant un débit constant et continu.
Comment l’utiliser ?
- Utiliser dans un carter en plastique pour les petits débits ou en acier inoxydable pour des flux plus importants.
- Débit recommandé : 3 à 8 m³/h, selon la taille des pores et les caractéristiques du fluide.
- Pertes de charge initiales : Très faibles, souvent inférieures à 0,1 bar.
Optimisation des performances
- Maintenir la température d’utilisation en dessous de 50 °C pour préserver la structure de la membrane.
- Remplacer régulièrement pour éviter toute contamination croisée dans les environnements stériles.
Applications Polyvalentes de la Cartouche à Membrane
La cartouche à membrane trouve des applications dans une multitude de secteurs grâce à sa capacité à offrir une filtration de haute précision :
1. Traitement de l’Eau
- Élimine les sédiments, les contaminants microbiologiques et les impuretés chimiques.
- Utilisée dans les systèmes de purification domestique et industrielle, y compris les processus d’osmose inverse.
2. Industrie Pharmaceutique
- Filtration stérile des solutions injectables, des médicaments liquides, et des excipients.
- Les membranes PES sont les plus courantes en raison de leur compatibilité avec les solutions aqueuses et biologiques.
3. Biotechnologie et Laboratoires
- Stérilisation des milieux de culture, préparation d’échantillons, et filtration de solvants.
- Privilégie les membranes hydrophiles (Nylon ou PES) pour la filtration aqueuse et hydrophobes (PTFE) pour les solvants organiques.
4. Industrie Alimentaire et des Boissons
- Garantie de pureté pour les boissons (eau embouteillée, jus, bière, vin).
- Élimine les particules indésirables tout en maintenant la qualité organoleptique des produits.
5. Industrie Chimique et Pétrochimique
- Séparation de mélanges complexes et purification de solvants chimiques.
- Les membranes en PTFE sont souvent utilisées pour leur robustesse dans des environnements corrosifs.
Les Coupelles de la Cartouche à Membrane : Un Élement Crucial pour une Filtration Optimale
Les coupelles jouent un rôle essentiel dans le bon fonctionnement des cartouches à membrane en assurant une fixation sécurisée, une étanchéité fiable, et une compatibilité optimale avec divers carters. Chaque type de coupelle répond à des exigences spécifiques selon l’application, le type de système de filtration, et les conditions d’utilisation. Voici un guide détaillé des coupelles les plus courantes, leurs usages, et leurs carters associés.
1. La cartouche à membrane avec Code 3 : Embout à Double Joint Torique avec Base Plate
Caractéristiques
- Système d’embout doté de deux joints toriques qui assurent une étanchéité fiable.
- Base plate, facilitant l’installation et le retrait.
Applications
- Filtration d’eau potable et industrielle : Particulièrement adapté aux systèmes de préfiltration et de filtration finale.
- Systèmes à basse pression : Idéal pour les environnements où les contraintes de pression sont modérées.
Carters Associés
- Carter en plastique ou en acier inoxydable pour des systèmes standard.
- Utilisé dans des installations à débit moyen, généralement 5 à 10 m³/h par cartouche.
Avantages
- Simplicité d’installation : Conception intuitive pour des remplacements rapides.
- Polyvalence : Convient à une large gamme de cartouches et de fluides.
2. La cartouche à membrane avec Code 7 : Baïonnette et Double Joint Torique pour Sécurité Renforcée
Caractéristiques
- Embout avec double joint torique et système à baïonnette, assurant une fixation plus robuste.
- Peut être équipé d’un embout pointu ou de joints en silicone pour un maintien parfait même sous haute pression.
Applications
- Industrie pharmaceutique et biotechnologique : Pour des filtrations critiques nécessitant une étanchéité parfaite.
- Secteur agroalimentaire : Utilisé pour la filtration stérile de liquides ou de gaz.
Carters Associés
- Carter en acier inoxydable de haute qualité, adapté aux environnements soumis à des normes strictes.
- Compatible avec des débits élevés, allant jusqu’à 20 m³/h par cartouche.
Avantages
- Sécurité maximale : Idéal pour les applications sensibles.
- Facilité de manipulation : Le système à baïonnette permet un verrouillage et un déverrouillage rapide.
3. La cartouche à membrane avec Insert Inox : Robustesse pour les Environnements Industriels
Caractéristiques
- Conception renforcée avec un insert en acier inoxydable intégré dans la coupelle.
- Résistance exceptionnelle à la corrosion et aux environnements exigeants.
Applications
- Industrie pétrochimique et chimique : Pour la filtration de solvants agressifs et de mélanges complexes.
- Milieux industriels : Parfait pour les systèmes soumis à des vibrations ou des pressions élevées.
Carters Associés
- Carter en acier inoxydable robuste, souvent utilisé dans les installations industrielles lourdes.
- Compatible avec des débits variables, allant de 5 à 30 m³/h selon la taille de la cartouche.
Avantages
- Longévité accrue : Résiste aux contraintes mécaniques et chimiques.
- Maintien optimal : Assure une connexion rigide et sécurisée.
4. La cartouche à membrane avec Code 222 Plat : Adaptabilité et Compatibilité Universelle
Caractéristiques
- Embout à double joint torique avec une base plate, offrant une compatibilité avec un large éventail de carters.
- Conception standardisée pour une utilisation universelle.
Applications
- Filtration de l’eau : Systèmes d’osmose inverse et autres systèmes de purification.
- Applications multiples : Convient aux industries alimentaires, pharmaceutiques et chimiques.
Carters Associés
- Carter en plastique pour les petits systèmes de filtration.
- Carter en acier inoxydable pour des flux plus importants ou des environnements exigeants.
- Débit typique : Entre 10 et 15 m³/h par cartouche.
Avantages
- Grande compatibilité : Peut être utilisé avec des carters de marques variées.
- Installation simple : Adapté à des systèmes nécessitant un remplacement fréquent des cartouches.
5. La cartouche à membrane avec Code 8 : Adaptateur à Fermeture Rapide pour Changement Fréquent
Caractéristiques
- Système de connexion rapide avec double joint torique, conçu pour les remplacements fréquents de cartouches.
- Conception ergonomique pour une manipulation aisée.
Applications
- Industries alimentaires et des boissons : Idéal pour les processus nécessitant un changement rapide des cartouches pour maintenir la continuité de production.
- Laboratoires : Utilisé dans des environnements où la stérilité est critique.
Carters Associés
- Carter compact en acier inoxydable ou plastique, optimisé pour des interventions rapides.
- Débit recommandé : 2 à 10 m³/h, dépendant de la taille de la cartouche et de la finesse de filtration.
Avantages
- Gain de temps : Permet un remplacement rapide sans interrompre le processus.
- Flexibilité : Idéal pour les systèmes nécessitant une adaptation fréquente.
Optimisation et Bonnes Pratiques
Pour maximiser les performances des coupelles et des cartouches à membrane :
- Choisir le bon type de coupelle en fonction des besoins spécifiques de l’application (pression, température, compatibilité chimique).
- Vérifier la compatibilité entre la coupelle et le carter pour éviter les fuites ou les dysfonctionnements.
- Entretenir régulièrement les carters et les coupelles, en inspectant les joints pour détecter l’usure ou les dommages.
- Respecter les débits recommandés pour minimiser les pertes de charge et prolonger la durée de vie des cartouches.
- Utiliser des joints adaptés aux conditions d’utilisation : silicone, EPDM, ou Viton selon les fluides filtrés et les températures.
Taille de Filtration : Maîtrise des Impuretés
La taille des pores de la cartouche à membrane, exprimée en microns, détermine le niveau de filtration :
| Taille (micron) | Applications typiques |
|---|---|
| 0,1 – 0,2 micron | Filtration stérile (bactéries, virus). |
| 0,5 – 1 micron | Particules ultra-fines dans les boissons et solutions. |
| 5 microns | Sédiments dans l’eau potable ou comme préfiltration. |
| 10-20 microns | Particules visibles, poussières, et contaminants courants. |
| 50-100 microns | Protection des équipements industriels. |
Critères pour Choisir la Bonne Cartouche à Membrane
- Nature des Contaminants : Identifier les particules à éliminer pour choisir la taille de pores appropriée.
- Compatibilité Chimique : Vérifier la résistance des matériaux avec les fluides traités.
- Débit Requis : Opter pour une membrane avec un compromis entre finesse de filtration et débit souhaité.
- Durabilité : Tenir compte de la fréquence des remplacements et des conditions d’utilisation (pression, température).
- Type de Coupelle : Assurer une compatibilité parfaite avec le carter de filtration utilisé.
Avantages Clés de la Cartouche à Membrane
- Haute Efficacité : Capture jusqu’à 99,99 % des particules cibles.
- Adaptabilité : Large gamme de matériaux pour des applications spécifiques.
- Économique : Longue durée de vie et faible fréquence de remplacement.
- Facilité d’Installation : Système modulaire et standards de coupelles variés.
- Respect des Normes : Conforme aux réglementations industrielles et environnementales.
Conclusion : La Cartouche à Membrane, une Référence en Filtration
La cartouche à membrane est le choix incontournable pour toute application nécessitant une filtration précise et fiable. Polyvalente, robuste et compatible avec une large gamme de fluides, elle s’intègre aisément dans les systèmes de traitement modernes. Que ce soit pour la purification de l’eau, la stérilisation en laboratoire, ou les processus industriels complexes, elle garantit des performances optimales, adaptées aux besoins les plus exigeants.
Membrane
2 résultats affichésTrié par note moyenne
-
cartouche absolueCARTOUCHES INDUSTRIE, CARTOUCHES SÉDIMENTS, INDUSTRIE, Membrane, Supprimer les sédiments, Tous nos produits de filtration de l'eau
Cartouche micron absolue
-
ZTECB0210PSCARTOUCHES INDUSTRIE, CARTOUCHES SÉDIMENTS, INDUSTRIE, Membrane, Supprimer les sédiments, Tous nos produits de filtration de l'eau
Cartouche Membrane PES 0,2µ Abs 10″ DOE Joints Silicone
CARTOUCHES INDUSTRIE, CARTOUCHES SÉDIMENTS, INDUSTRIE, Membrane, Supprimer les sédiments, Tous nos produits de filtration de l'eauCartouche Membrane PES 0,2µ Abs 10″ DOE Joints Silicone
120,00€ HTZTECB0210PSZTECB0210PS0 out of 5(0)Prévue pour l’industrie cette cartouche Membrane PES 0,2µ Abs 10″ DOE Joints Silicone (248mm) Diamètre externe 70mm longueur 248mm filtration 0.2µm.
Utilisable avec tous les filtres à eau standard 9 pouce 3/4
SKU: ZTECB0210PS
Cartouche Membrane PES 0,2µ Abs 10″ DOE Joints Silicone
144,00€ TTC
Prévue pour l’industrie cette cartouche Membrane PES 0,2µ Abs 10″ DOE Joints Silicone (248mm) Diamètre externe 70mm longueur 248mm filtration 0.2µm.
Utilisable avec tous les filtres à eau standard 9 pouce 3/4
2 résultats affichésTrié par note moyenne
